HT8698是一款內置BOOST升壓模塊的立體聲D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值,即使是鋰電池供電,在升壓至6V時,10% THD+N,4Ω負載條件下,能連續輸出2×4.75W 的功率。
HT8698的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音享受,并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8698具有AB類和D類的切換功能,在受到D類功放EMI干擾困擾時,可隨時切換至AB類音頻功放模式。
HT8698內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。
此外,HT8698內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
-
防削頂失真功能(Anti-Clipping Function, ACF)
-
免濾波器數字調制,直接驅動揚聲器
-
輸出功率
-
2×4.75W(VBAT = 4.0V, PVDD = 6V, RL=4?, THD+N=10%)
-
電源
-
-升壓輸入VBAT:2.5V至5.5V
-
-升壓輸出PVDD:VBAT至7.0V
-
BOOST輸出電壓可調
-
AB類,D類可切換
-
過流/過熱/欠壓異常保護功能
-
無鉛封裝,TSSOP20L-PP
應用
-
藍牙音箱
-
便攜式音箱
-
2.1聲道小音箱
-
擴音器
-
iphone/ipod/ipod docking
-
MP4, 導航儀
-
平板電腦,筆記本電腦
-
智能手機
-
小尺寸LCD電視/監視器
-
便攜式游戲機
-
-

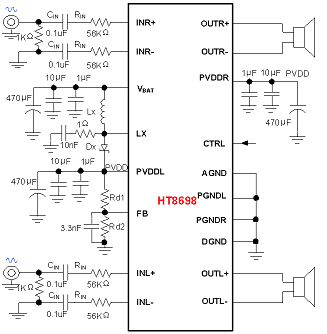

典型應用電路
-
