凌陽無線充電模塊
- 品牌：???凌陽
- 型號：???
一．模塊簡介：
WPC1.1.2無線充電模塊是一款專門針對符合QI標準無線接受要求的發射器。采用獨特的PWM調制模式，輕松實現無線帶來的方便，模塊輸出效率高，性能穩定，待機功耗低，內置發射功率與無線接收功率比對，更能準確控制發射能量的損失。模塊元器件數量少，性價比高，無需任何調試，即裝即用。可輕松滿足認證的各項要求，非常適合用于符合QI標準各類無線充電設備上。列如：用于帶無線充電功能藍牙音響設備中或單獨用于手機無線發射器等
二．模塊特點：
1.符合QI標準設計要求,兼容所有符合QI無線接收產品。
2.模組具有過流保護（OCP）、短路保護(short)、欠壓保護（UVP）、空載保護等功能。
3.模組轉換效率最大能達到75%。待機功耗小。
4.帶LED指示功能。
三．模塊尺寸：
模塊尺寸：(L)62*(W)51*(H)5mm
模塊重量：60g

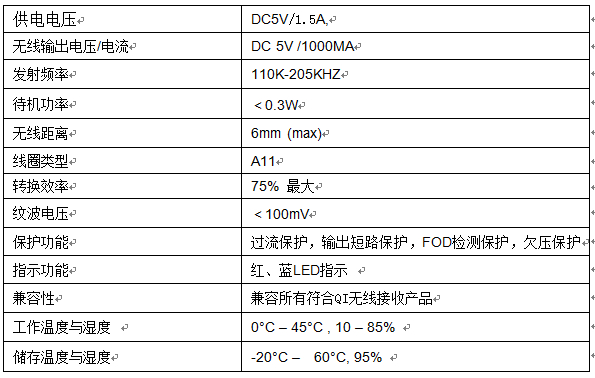

四． 電器特性
五．LED指示狀態
六.模塊工作說明
1.模塊通電后，紅色、藍色LED燈快速交替閃爍2秒后滅，此時模塊進入待機狀態。
2.把QI無線接收產品靠近發射模塊線圈中心位置，此時模塊上的紅色LED將會亮起，QI無線接收
產品應輸出電壓與電流。
3.模塊充電結束時，模塊上藍色LED燈亮起 （此功能需要QI無線接收端反饋信號，如QI無線接收端無此反饋信號，模塊上藍色LED燈不會亮起。模塊將會長亮紅色LED燈）
4.如果QI無線接收設備偏離模塊中心較遠，供電電壓不足（5V/1.5A），檢測到金屬異物（FOD）時，模塊不進入充電狀態，紅色與藍色LED燈會發出交替閃爍提示。
5．如果模塊檢測到QI無線接收端有異常或過流時，模塊上紅色LED燈將會慢閃。直至接收端故障解除模塊才會進入工作狀態。

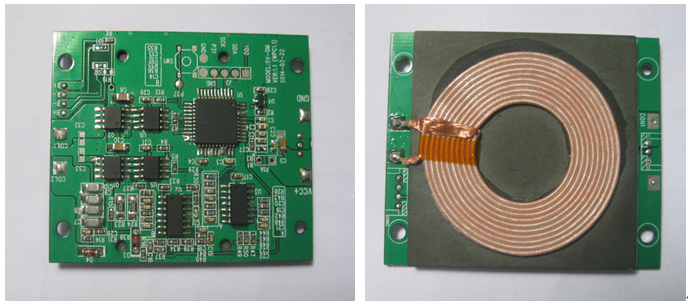

七.模塊實物圖片：
八.模塊結果尺寸圖：
