8位 2MSPS 單通道 SC7822國產替代ADI AD7822
更新：2021-11-19 14:32:22??????點擊：
- 品牌：???SC
- 型號：???AD7822/SC7822
產品介紹
產品特征? 8 位半快速型（half-flash） ADC
? 單端模擬輸入通道，并提供輸入偏移調節
? 片內采樣保持

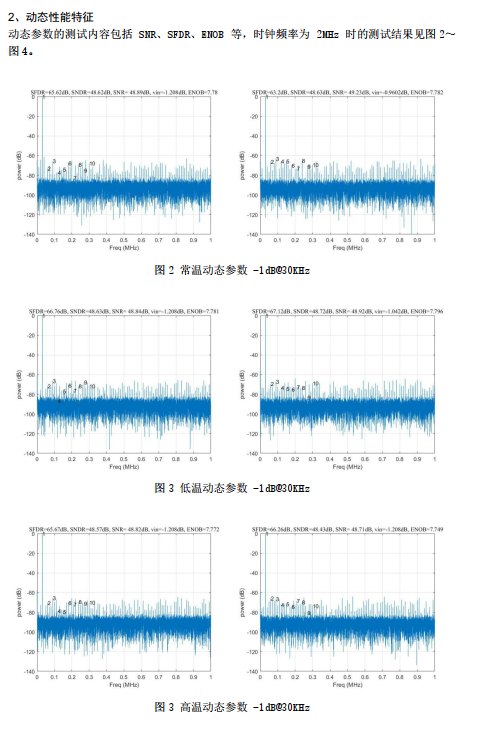

? 提供最高 10 MHz 輸入頻率時的信噪比性能
? 轉換結束時自動關斷
? 片內基準電壓源（2.5 V）
? 工作電壓范圍較寬：
3V±10%和 5V±10%
? 輸入范圍：
0V 至 2Vp-p， VDD=3V±10%
0V 至 2.5Vp-p， VDD=5V±10%
? 靈活的并行接口，利用 EOC 脈沖可獨立工作
? 完全兼容 ADI 的 AD7822

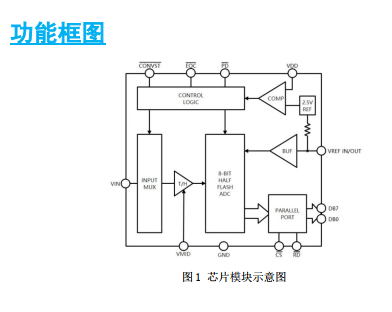

SC7822 為高速、 單通道、微處理器兼容型、 8 位模數轉換器（ADC），最大吞吐量為 2MSPS。
三款器件都內置一個 2.5V（2%容差）片內基準電壓源、一個采樣保持放大器、一個 8 位半
快速型（half-flash） ADC 和一個高速并行接口，可采用 3V±10%和 5V±10%單電源供電。

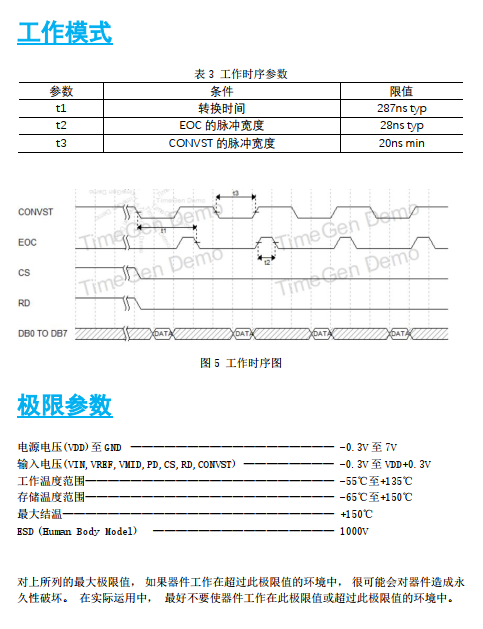

SC7822 將轉換啟動與關斷功能結合在一個引腳上，即 CONVST 引腳，這樣便可實現在一次轉
換結束時自動關斷的獨特省電模式。當轉換結束，即 EOC（轉換結束）信號變為高電平后，
會對 CONVST 引腳上的邏輯電平進行采樣。如果它在該點為邏輯低電平，則 ADC 關斷。 SC7822
還具有單獨的關斷引腳。
利用該并行接口，可方便地與微處理器和 DSP 進行接口。這些器件僅使用地址解碼邏輯，因
此很容易實現到微處理器地址空間的映射。利用 EOC 脈沖，這些 ADC 可以分別獨立工作。

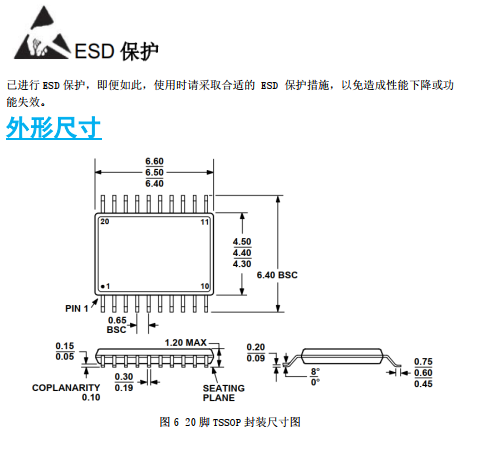

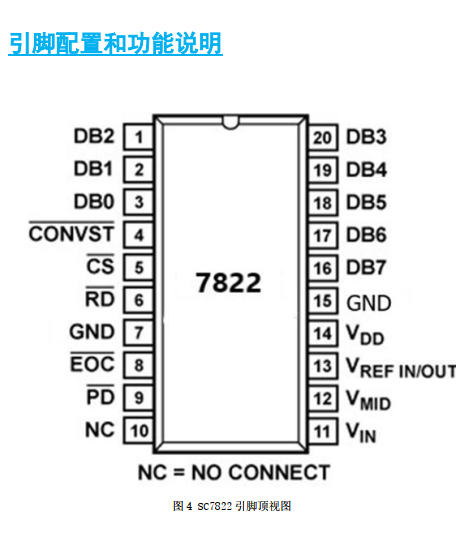

SC7822 采用 20 引腳超薄緊縮小型封裝（TSSOP）。
? 數據采集系統、 DSP 前端
? 磁盤驅動器
? 移動通信系統、子采樣應用
我司是SC正式授權代理商，可以提供技術支持，需要技術資料與樣品可以向我司業務人員索取（13923795851孫生-微信同號）；
