如韻CN3762 4A 兩節鋰電池充電管理集成電路
更新：2019-12-23 23:06:56??????點擊：
- 品牌：???如韻
- 型號：???如韻CN3762
產品介紹
概述：

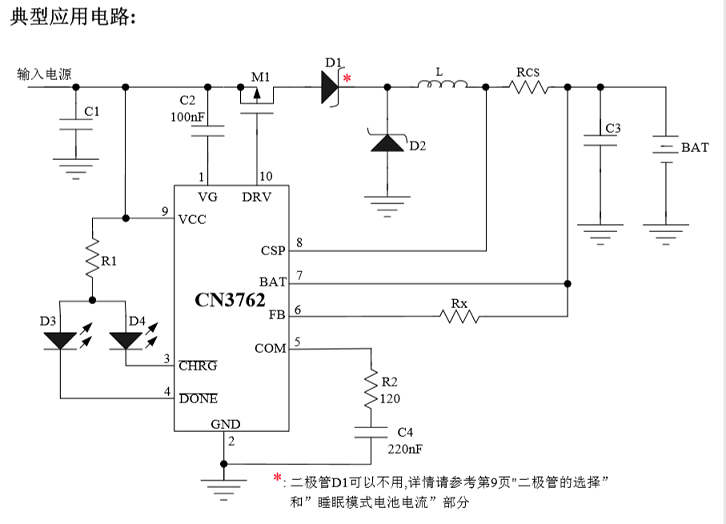

CN3762 是PWM 降壓模式兩節鋰電池充電管理集成電路，獨立對兩節鋰電池充電進行管理，具有封裝外形小，外圍元器件少和使用簡單等優點。CN3762 具有涓流，恒流和恒壓充電模式，非常適合鋰電池充電管理。在恒壓充電模式，CN3762將電池電壓調制在8.4V，也可以通過一個外部電阻向上調整；在恒流充電模式，充電電流通過一個外部電阻設置。對于深度放電的鋰電池，當電池電壓低于恒壓充電電壓的66.5%(典型值)時，CN3762用所設置的恒流充電電流的17.5%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的16%時，充電結束。在充電結束狀態，如果電池電壓下降到恒壓充電電壓的95.5%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3762自動進入睡眠模式。其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。CN3762 采用10 管腳SSOP 封裝。
應用：
應用：
手持設備
電動工具
備用電池應用
獨立電池充電器
便攜式工業和醫療儀器
特點：
特點：
寬輸入電壓范圍：6.6V 到30V
對兩節鋰電池完整的充電管理
充電電流可達 4A
PWM 開關頻率：300KHz
恒壓充電電壓可用電阻向上調整
恒壓充電電壓精度： ±1%
恒流充電電流由外部電阻設置
對深度放電的電池進行涓流充電
自動再充電功能
充電狀態和充電結束狀態指示
軟啟動功能
電池端過壓保護
工作環境溫度：－40℃ 到 ＋85℃
采用 10 管腳SSOP 封裝
產品無鉛，滿足 Rohs，不含鹵素
我司是如韻代理商，可提供技術支持
