2.4G無線音頻模組模塊
2019-12-11 12:47:07
暫無圖片。
詳細介紹
1. 產品描述
A8810S1 是一對遠距離的 2.4G 無線音頻傳輸模組。模組專業的 RF 電路設計配合獨有的軟件跳頻機制，有效提高了 RF 的抗干擾能力 及傳輸距離。模組內置高性能的音頻轉換器，支持 48K/16bit 高品質 的音頻采樣，實現了無壓縮的數字音頻傳輸。A8810S1 板載 EEPROM， 并預留接口支持軟件在線燒錄。模組保留了 GPIO、UART 及 I2S 數字 音頻接口，方便了功能的擴展。
2. 主要特點
● 2.400-2.483GHz ISM 頻段/GFSK 調制
● 支持 3Mbps RF 音頻數據傳輸
● 支持 26 個通道頻率自動跳變
● 支持 1 對 6 及廣播模式
● 支持 48K Hz/16bit/雙通道音頻采樣
● 支持雙向的數據傳輸及控制
● 音頻數據最小延遲時間為 12.5ms
● 室外直線傳輸距離大于 100 米
● 預留 GPIO、UART、I2S 接口，支持軟件在線燒錄及復位
3. 模塊主要應用場合
● 無線音箱 無線音頻收發盒
● SoundBar iPhone Docking Home Audio

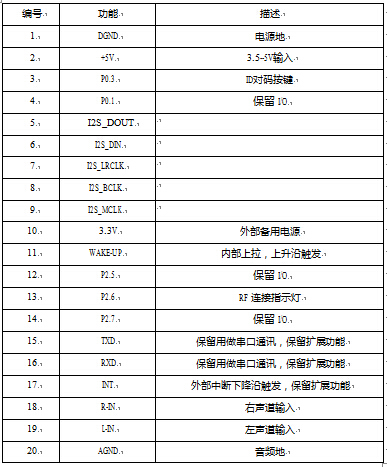

6.2 PIN 腳定義：

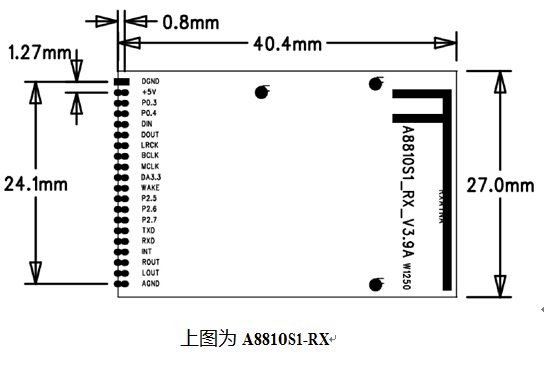

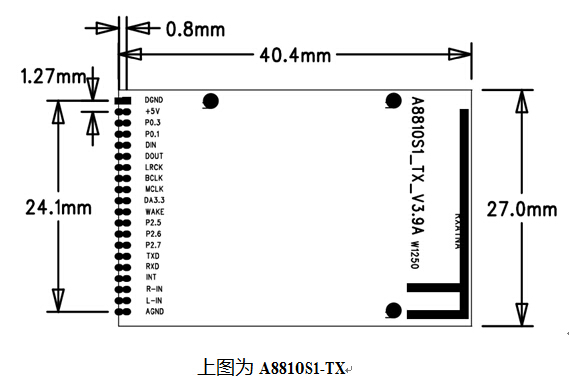

9. 模組結構尺寸：
