霍爾元件Hall Element 的基本應用原理
2020/7/10 17:31:55 點擊：
基本原理

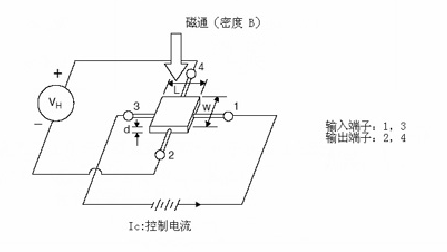

如下圖釋，控制電流由適用厚度的半導體材料d經過端子1和3，在應用磁場之上，帶有磁通密度B垂直于半導體薄片，電位差顯現于端子2和4。VH為霍爾輸出電壓，表示為：
因此，霍爾元件所產生的輸出電壓VH與控制電流IC和磁通密度B成正比。
霍爾元件驅動方式：
霍爾元件有兩種驅動方式
①一恒流驅動
霍爾輸出電壓用恒流驅動如下表示：
VH溫度依賴性與RH溫度依賴性成正比例，表示為：

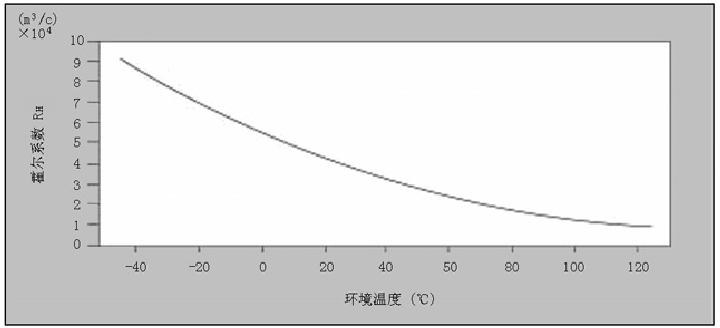

銻化銦薄膜霍爾系數的溫度依賴性
②恒壓驅動
霍爾輸出電壓用恒壓驅動如下表示：
μH為半導體電子遷移率。VH的溫度依賴性與μH相似，其銻化銦薄膜如下圖所示，建議恒壓驅動在大范圍溫度中持穩定運行。
如下圖釋，控制電流由適用厚度的半導體材料d經過端子1和3，在應用磁場之上，帶有磁通密度B垂直于半導體薄片，電位差顯現于端子2和4。VH為霍爾輸出電壓，表示為：
因此，霍爾元件所產生的輸出電壓VH與控制電流IC和磁通密度B成正比。
霍爾元件驅動方式：
霍爾元件有兩種驅動方式
①一恒流驅動
霍爾輸出電壓用恒流驅動如下表示：
VH溫度依賴性與RH溫度依賴性成正比例，表示為：
銻化銦薄膜霍爾系數的溫度依賴性
②恒壓驅動
霍爾輸出電壓用恒壓驅動如下表示：
μH為半導體電子遷移率。VH的溫度依賴性與μH相似，其銻化銦薄膜如下圖所示，建議恒壓驅動在大范圍溫度中持穩定運行。

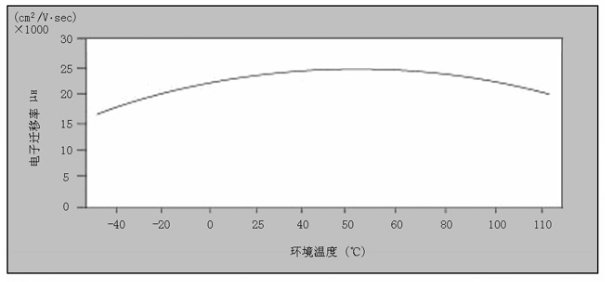

銻化銦薄膜電子遷移率的溫度依賴性
