快速 150V 高壓側 N 溝道 MOSFET 驅動器 提供 100% 占空比能力
2020/8/10 12:03:47 點擊：
[導讀] 加利福尼亞州米爾皮塔斯 （MILPITAS， CA） 和馬薩諸塞州諾伍德 （NORWOOD， MA） – 2017 年 7 月 6 日 – 亞德諾半導體 （Analog

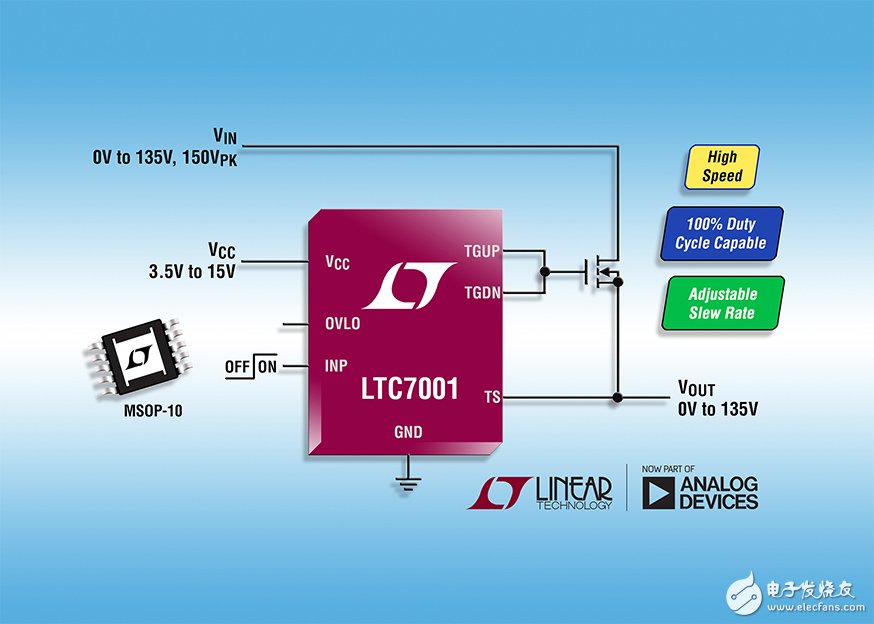

加利福尼亞州米爾皮塔斯 （MILPITAS， CA） 和馬薩諸塞州諾伍德 （NORWOOD， MA） – 2017 年 7 月 6 日 – 亞德諾半導體 （Analog Devices， Inc.，簡稱 ADI） 旗下凌力爾特公司 （Linear Technology CorporaTIon） 推出高速、高壓側 N 溝道 MOSFET 驅動器 LTC7001，該器件以高達 150V 電源電壓運行。其內部充電泵全面增強了外部 N 溝道 MOSFET 開關，使其能夠保持無限期接通。LTC7001 強大的 1Ω 柵極驅動器可憑借非常短的轉換時間和 35ns 傳播延遲，非常方便地驅動?xùn)艠O電容很大的 MOSFET，因此很適合高頻開關和靜態開關應用。
LTC7001 用來接收以地為基準的低壓數字輸入信號，并快速驅動一個漏極電壓可能在 0V 至 135V （絕對最大值為 150V） 之間的高壓側 N 溝道功率 MOSFET。LTC7001 在 3.5V 至 15V 的驅動器偏置電源范圍內運行，具可調欠壓閉鎖。當驅動一個 1000pF 負載時，快速 13ns 上升和下降時間最大限度降低了開關損耗。其他特點包括可調接通轉換率和可調過壓閉鎖。
加利福尼亞州米爾皮塔斯 （MILPITAS， CA） 和馬薩諸塞州諾伍德 （NORWOOD， MA） – 2017 年 7 月 6 日 – 亞德諾半導體 （Analog Devices， Inc.，簡稱 ADI） 旗下凌力爾特公司 （Linear Technology CorporaTIon） 推出高速、高壓側 N 溝道 MOSFET 驅動器 LTC7001，該器件以高達 150V 電源電壓運行。其內部充電泵全面增強了外部 N 溝道 MOSFET 開關，使其能夠保持無限期接通。LTC7001 強大的 1Ω 柵極驅動器可憑借非常短的轉換時間和 35ns 傳播延遲，非常方便地驅動?xùn)艠O電容很大的 MOSFET，因此很適合高頻開關和靜態開關應用。
LTC7001 用來接收以地為基準的低壓數字輸入信號，并快速驅動一個漏極電壓可能在 0V 至 135V （絕對最大值為 150V） 之間的高壓側 N 溝道功率 MOSFET。LTC7001 在 3.5V 至 15V 的驅動器偏置電源范圍內運行，具可調欠壓閉鎖。當驅動一個 1000pF 負載時，快速 13ns 上升和下降時間最大限度降低了開關損耗。其他特點包括可調接通轉換率和可調過壓閉鎖。
LTC7001 采用 MSOP-10 封裝，其引線配置為提供高壓間隔。該器件有 3 種工作結溫級版本，擴展和工業級版本的溫度范圍為 –40°C 至 125°C，高溫汽車級版本則為 –40°C 至 150°C，軍用級版本為 –55°C 至 150°C。千片批購價為每片 2.40 美元。
