鋰電池充電IC的選擇方案推薦
2020/4/2 22:54:23 點擊：
隨著手持設備業務的不斷發展，對電池充電器的要求也不斷增加。要為完成這項工作而選擇正確的集成電路 (IC)，我們必須權衡幾個因素。在開始設計以前，我們必須考慮諸如解決方案尺寸、USB標準、充電速率和成本等因素。必須將這些因素按照重要程度依次排列，然后選擇相應的充電器IC。本文中，我們將介紹不同的充電拓?fù)浣Y(jié)構，并研究電池充電器IC的一些特性。此外，我們還將探討一個應用和現有的解決方案。
鋰離子電池充電周期

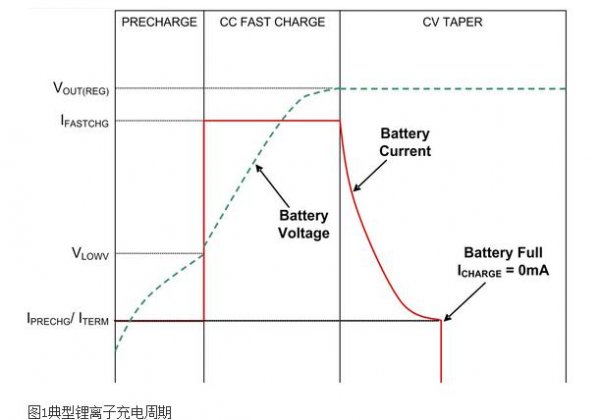

鋰離子電池要求專門的充電周期，以實現安全充電并最大化電池使用時間。電池充電分兩個階段：恒定電流 (CC) 和恒定電壓 (CV)。電池位于完全充滿電壓以下時，電流經過穩壓進入電池。在CC模式下，電流經過穩壓達到兩個值之一。如果電池電壓非常低，則充電電流降低至預充電電平，以適應電池并防止電池?fù)p壞。該閾值因電池化學屬性而不同，一般取決于電池制造廠商。一旦電池電壓升至預充電閾值以上，充電便升至快速充電電流電平。典型電池的最大建議快速充電電流為1C(C=1 小時內耗盡電池所需的電流)，但該電流也取決地電池制造廠商。典型充電電流為~0.8C，目的是最大化電池使用時間。對電池充電時，電壓上升。一旦電池電壓升至穩壓電壓(一般為4.2V)，充電電流逐漸減少，同時對電池電壓進行穩壓以防止過充電。在這種模式下，電池充電時電流逐漸減少，同時電池阻抗降低。如果電流降至預定電平(一般為快速充電電流的10%)，則終止充電。我們一般不對電池浮充電，因?yàn)檫@樣會縮短電池使用壽命。圖1 以圖形方式說明了典型的充電周期。
線性解決方案與開關模式解決方案對比
將適配器電壓轉降為電池電壓并控制不同充電階段的拓?fù)浣Y(jié)構有兩種：線性穩壓器和電感開關。這兩種拓?fù)浣Y(jié)構在體積、效率、解決方案成本和電磁干擾 (EMI) 輻射方面各有優缺點。我們下面介紹這兩種拓?fù)浣Y(jié)構的各種優點和一些折中方法。
一般來說，電感開關是獲得最高效率的最佳選擇。利用電阻器等檢測組件，在輸出端檢測充電電流。充電器在CC 模式下時，電流反饋電路控制占空比。電池電壓檢測反饋電路控制CV 模式下的占空比。根據特性集的不同，可能會出現其他一些控制環路。我們將在后面詳細討論這些環路。電感開關電路要求開關組件、整流器、電感和輸入及輸出電容器。就許多應用而言，通過選擇一種將開關組件和整流器都嵌入到IC 中的器件，可以縮小解決方案的尺寸。根據不同的負載，這些電路的典型效率為80% 到96%。開關轉換器因其電感尺寸一般會要求更多的空間，同時也更加昂貴。開關轉換器還會引起電感EMI 輻射，以及開關帶來的輸出端噪聲。
線性充電器通過降低旁路組件的輸入電壓，降低DC 電壓。這樣做的好處是解決方案只要求三個組件：旁路組件和輸入/輸出電容。相比電感開關，線性壓降穩壓器 (LDO) 通常為一款低成本的解決方案，且噪聲更低。通過穩壓旁路組件的電阻來限制進入電池的電流，從而對充電電流進行控制。電流反饋一般來自充電器IC 的輸入。對電池電壓進行檢測，以提供CV 反饋。改變旁路組件的電阻，來維持進入IC 輸入端的恒定電流或者恒定電池電壓。器件的輸入電流等于負載電流。這就是說解決方案的效率等于輸出電壓與輸入電壓的比。LDO 解決方案的缺點是高輸入輸出電壓比時(即低電量情況)效率較低。所有功率都被旁路組件消耗，其意味著LDO 并非那些輸入輸出差較大的高充電電流應用的理想選擇。這些高功耗應用要求散熱，從而增加了解決方案的尺寸。
功耗及溫升計算
其中，η為充電器的效率，而POUT = VOUT × IOUT。利用熱阻，可以計算得到功耗帶來的溫升。每種應用的熱阻都不同，其取決于電路板布局、氣流和封裝等具體參數。我們應該針對終端應用電路板對熱阻建模。請記住，產品說明書中定義的ΘJA 并非這種應用中熱阻的恰當表示方法。
應該使用什么樣的拓?fù)洌?/strong>
您需要研究的第一個參數是充電電流。對于一些小型應用來說，例如：充電電流介于25Ma 到150mA 之間的藍牙TM耳機等，最佳解決方案幾乎都是線性充電器。這些應用一般都具有非常小的體積，無法為開關的更多組件提供額外空間。另外，由于其非常低的功耗要求，功耗帶來的溫升可以忽略不計。對于手機應用來說，充電電流一般在350-700mA 范圍以內。在這種范圍中，很多時候線性解決方案仍然非常有效。由于它們通常都為低成本手機，其成本壓力更大，因此線性充電器便成為一種理想的解決方案。智能手機應用的電池體積較大，且充電電流需求大于1.5A，這時使用開關解決方案則更加合理。1.5A 電流條件下，溫升會非常大。例如，使用一個線性充電器通過5V 適配器對一塊3.6V 電池充電時，效率為72%。首先，這個效率聽起來似乎不太壞。如果您從功耗的角度來看它，這種應用要消耗約2W。在一個熱阻 (ΘJA) 為40°C/W 的應用中，芯片溫度上升80°C。在40°C 環境溫度下，電路板溫度會上升至120°C，其對手持設備來說是不可接受的。在極低電池電壓(即3 V)下，這一問題甚至?xí)兊脴O端嚴重。相同3V 條件下，溫度升至120°C。讓我們來看相同條件下的開關解決方案，使用一個單體電池IC 充電器時，效率上升至約85%。使用一塊3.6V 電池時，功耗低于1W，從而帶來40°C 的溫升。3V 時這種改善更加明顯。假設3V 輸出時的效率為80%，則功耗低于800 mW，因此溫升會更低(約32°C)。這些智能手機的體積一般可以容許稍大一點的解決方案，并且能夠承受開關模式解決方案相關的稍許成本增加。
鋰離子電池充電周期
鋰離子電池要求專門的充電周期，以實現安全充電并最大化電池使用時間。電池充電分兩個階段：恒定電流 (CC) 和恒定電壓 (CV)。電池位于完全充滿電壓以下時，電流經過穩壓進入電池。在CC模式下，電流經過穩壓達到兩個值之一。如果電池電壓非常低，則充電電流降低至預充電電平，以適應電池并防止電池?fù)p壞。該閾值因電池化學屬性而不同，一般取決于電池制造廠商。一旦電池電壓升至預充電閾值以上，充電便升至快速充電電流電平。典型電池的最大建議快速充電電流為1C(C=1 小時內耗盡電池所需的電流)，但該電流也取決地電池制造廠商。典型充電電流為~0.8C，目的是最大化電池使用時間。對電池充電時，電壓上升。一旦電池電壓升至穩壓電壓(一般為4.2V)，充電電流逐漸減少，同時對電池電壓進行穩壓以防止過充電。在這種模式下，電池充電時電流逐漸減少，同時電池阻抗降低。如果電流降至預定電平(一般為快速充電電流的10%)，則終止充電。我們一般不對電池浮充電，因?yàn)檫@樣會縮短電池使用壽命。圖1 以圖形方式說明了典型的充電周期。
線性解決方案與開關模式解決方案對比
將適配器電壓轉降為電池電壓并控制不同充電階段的拓?fù)浣Y(jié)構有兩種：線性穩壓器和電感開關。這兩種拓?fù)浣Y(jié)構在體積、效率、解決方案成本和電磁干擾 (EMI) 輻射方面各有優缺點。我們下面介紹這兩種拓?fù)浣Y(jié)構的各種優點和一些折中方法。
一般來說，電感開關是獲得最高效率的最佳選擇。利用電阻器等檢測組件，在輸出端檢測充電電流。充電器在CC 模式下時，電流反饋電路控制占空比。電池電壓檢測反饋電路控制CV 模式下的占空比。根據特性集的不同，可能會出現其他一些控制環路。我們將在后面詳細討論這些環路。電感開關電路要求開關組件、整流器、電感和輸入及輸出電容器。就許多應用而言，通過選擇一種將開關組件和整流器都嵌入到IC 中的器件，可以縮小解決方案的尺寸。根據不同的負載，這些電路的典型效率為80% 到96%。開關轉換器因其電感尺寸一般會要求更多的空間，同時也更加昂貴。開關轉換器還會引起電感EMI 輻射，以及開關帶來的輸出端噪聲。
線性充電器通過降低旁路組件的輸入電壓，降低DC 電壓。這樣做的好處是解決方案只要求三個組件：旁路組件和輸入/輸出電容。相比電感開關，線性壓降穩壓器 (LDO) 通常為一款低成本的解決方案，且噪聲更低。通過穩壓旁路組件的電阻來限制進入電池的電流，從而對充電電流進行控制。電流反饋一般來自充電器IC 的輸入。對電池電壓進行檢測，以提供CV 反饋。改變旁路組件的電阻，來維持進入IC 輸入端的恒定電流或者恒定電池電壓。器件的輸入電流等于負載電流。這就是說解決方案的效率等于輸出電壓與輸入電壓的比。LDO 解決方案的缺點是高輸入輸出電壓比時(即低電量情況)效率較低。所有功率都被旁路組件消耗，其意味著LDO 并非那些輸入輸出差較大的高充電電流應用的理想選擇。這些高功耗應用要求散熱，從而增加了解決方案的尺寸。
功耗及溫升計算
其中，η為充電器的效率，而POUT = VOUT × IOUT。利用熱阻，可以計算得到功耗帶來的溫升。每種應用的熱阻都不同，其取決于電路板布局、氣流和封裝等具體參數。我們應該針對終端應用電路板對熱阻建模。請記住，產品說明書中定義的ΘJA 并非這種應用中熱阻的恰當表示方法。
應該使用什么樣的拓?fù)洌?/strong>
您需要研究的第一個參數是充電電流。對于一些小型應用來說，例如：充電電流介于25Ma 到150mA 之間的藍牙TM耳機等，最佳解決方案幾乎都是線性充電器。這些應用一般都具有非常小的體積，無法為開關的更多組件提供額外空間。另外，由于其非常低的功耗要求，功耗帶來的溫升可以忽略不計。對于手機應用來說，充電電流一般在350-700mA 范圍以內。在這種范圍中，很多時候線性解決方案仍然非常有效。由于它們通常都為低成本手機，其成本壓力更大，因此線性充電器便成為一種理想的解決方案。智能手機應用的電池體積較大，且充電電流需求大于1.5A，這時使用開關解決方案則更加合理。1.5A 電流條件下，溫升會非常大。例如，使用一個線性充電器通過5V 適配器對一塊3.6V 電池充電時，效率為72%。首先，這個效率聽起來似乎不太壞。如果您從功耗的角度來看它，這種應用要消耗約2W。在一個熱阻 (ΘJA) 為40°C/W 的應用中，芯片溫度上升80°C。在40°C 環境溫度下，電路板溫度會上升至120°C，其對手持設備來說是不可接受的。在極低電池電壓(即3 V)下，這一問題甚至?xí)兊脴O端嚴重。相同3V 條件下，溫度升至120°C。讓我們來看相同條件下的開關解決方案，使用一個單體電池IC 充電器時，效率上升至約85%。使用一塊3.6V 電池時，功耗低于1W，從而帶來40°C 的溫升。3V 時這種改善更加明顯。假設3V 輸出時的效率為80%，則功耗低于800 mW，因此溫升會更低(約32°C)。這些智能手機的體積一般可以容許稍大一點的解決方案，并且能夠承受開關模式解決方案相關的稍許成本增加。
