直流無刷電機PWM驅動芯片設計
隨著節能減排的嚴峻,無刷直流電動機以其高的電機效率,寬調速比,可靠的運行,得以廣泛的應用。現在市面上流行的主要是帶霍爾位置傳感器的電機。這種傳感器價格低廉但位置定位不是很精準。為了提高這類電機的控制能力,本設計采用了開關損耗最小PWM調制。相對常見的方波PWM調制,顯著降低了繞組電流的諧波分量,提高了運行的穩定性。另外相對于一般的正弦波調制(SPWM),開關損耗減少了1/3,線電壓輸出能力提高了2/√3倍。 調制波的波形由三要素確定,幅度,相位和頻率。本文先理論分析了調制波的函數表達式,接著研究了三要素量在電路上的信號體現方式,最后結合三要素的信號表達采用電阻網絡擬合出調制波。調制波在與芯片內部生成的三角載波進行比較,比較后的脈沖波作用到三相全橋逆變器電路,從而實現了對電機轉速,轉向的控制。 另外,這種調制方法在電機起動,改變轉向時不起作用,所以又采用了方波PWM調制作為補償調制方式,方波PWM采用兩兩通電方式。 為了整體的安全性和功能完善性。加入了超前角的調節,死區時間和一些保護電路。

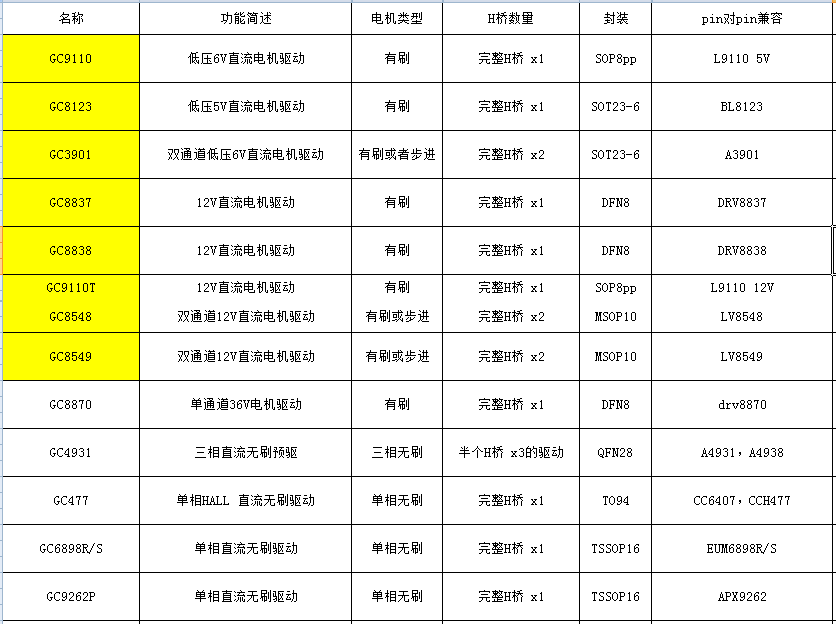

下面是幾款驅動芯片：
