1、ES8388 簡介

ES8388是一種高性能、低功耗、低成本的音頻編解碼器。它由兩路ADC，2通道DAC，話筒放大器、耳機放大器、數字音效、模擬混合和增益功能。

ES8388采用先進的多位Δ∑調制技術實現數字與模擬之間的數據轉換。多比特Δ∑調制器使器件對時鐘抖動和低帶外噪聲的靈敏度低。它應用于：MID，MP3, MP4, PMP，無線音頻，數碼相機，攝像機，GPS領域，藍牙，便攜式音頻設備。

因為具有雙路特性。

ADC特點為：24位，8千赫到96千赫取樣頻率；95分貝動態范圍，95分貝信噪比，85分貝THD + N；立體聲或單麥克風接口與麥克風放大器；自動電平控制和噪聲門；2模擬輸入選擇；各種模擬輸入混合和增益。

DAC特點為：24位，8千赫到96千赫取樣頻率；動態范圍為96 dB，96 dB的信噪比，83分貝THD + N；40毫瓦耳機放大器無噪音的；耳機無模式；立體聲增強；各種模擬輸出混合并獲得Low Power等等

2、ES8388

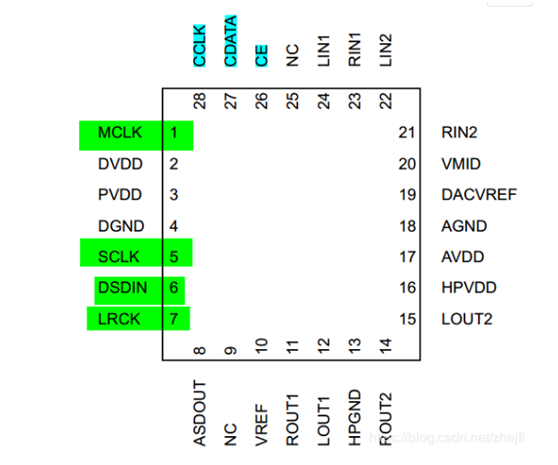

2.1 ES8388 Pin腳



一般使用ES8388作為從機，接收LRCK和SCLK。I2S接口支持左(left justify serial)音頻數據格式、右(right justify serial)音頻數據格式、飛利浦(I2S)音頻數據格式、DSP/PCM模式音頻數據格式。這里我們采用I2S音頻數據格式16bit數據格式。

I2S標準模式，數據在跟隨LRCK輸出的BCLK的第二個上升沿時傳輸MSB，其他位一直到LSB按順序傳輸。

傳輸依賴于字長、BCLK頻率和采樣率，在每個采樣的LSB都和下一個采樣的MSB之間都應該有未用的BCLK周期。

ES8388內部有很多的模擬開關，用于選擇通道，同時有很多的調節器，用于設置增益和音量。

重要的要

設置ROUT1EN和LOUT1EN，使能耳機輸出.....

LOUT2EN 和ROUT2En，使能喇叭輸出

左右聲道混合器使能、使能左右聲道DAC

設置字長、I2S音頻數據格式

ES8388微控制器的配置接口有I2C和三線SPI，這里主要講述I2C。

ES8388 I2C的特點

1、SDA數據傳輸以字節為單位同步到SCL時鐘上，每一位在SCL高電平期間采樣；

2、從MSB位開始傳輸;

3、一個字節后跟一個接受方接收到的應答位;

4、傳輸速率可達100k bps.
