如何用555組成穩定的石英晶體振蕩電路
2021/8/4 10:22:56 點擊：

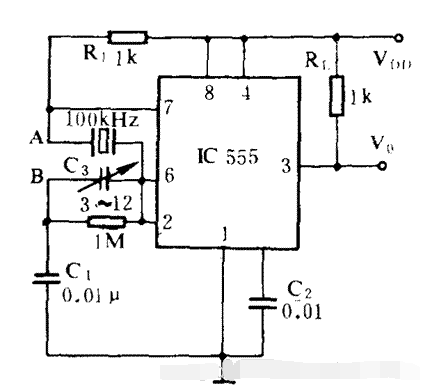

一般我們都是用５５５時基電路組成RC振蕩器，用５５５也可以組成穩定的石英晶體振蕩電路。如圖所示
將Ａ、Ｂ二點短接或夾接一小電阻，則構成一無穩態多諧振蕩器，其振蕩頻率為
f=1.44/R1C1
選擇R1C1使f接近于晶體的固有振蕩頻率，然后如圖接好，將使電路牽引至晶體振蕩頻率或其揩波頻率上振蕩。
若起振不好，可調節可變電容C3。若將時間常數RC增加N倍，則５５５的振蕩頻率為晶振頻率的1/n。
