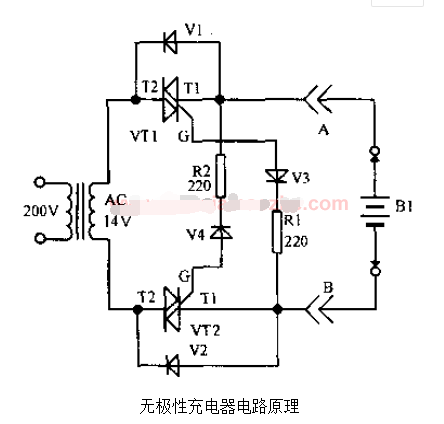

簡單無極性充電器電路原理圖
2021/8/5 14:54:00 點擊：
蓄電池極性自動判斷的工作原理
未接蓄電池時，晶閘管VT1、VT2無柵電流，電路處于截止狀態。當A端接蓄電池正極、B端接負極時，由蓄電池為VT1提供柵流使VT1導通，交流電正半周經晶閘管VT1和二極管V2對蓄電池進行充電。同理，若B端接蓄電池正極、A端接負極時，則VT2因蓄電池提供柵流而導通，交流電負半周經VT2、V1給蓄電池充電。
未接蓄電池時，晶閘管VT1、VT2無柵電流，電路處于截止狀態。當A端接蓄電池正極、B端接負極時，由蓄電池為VT1提供柵流使VT1導通，交流電正半周經晶閘管VT1和二極管V2對蓄電池進行充電。同理，若B端接蓄電池正極、A端接負極時，則VT2因蓄電池提供柵流而導通，交流電負半周經VT2、V1給蓄電池充電。
