怎樣降低如韻CN3763充電芯片發熱？
2019/12/31 10:34:28 點擊：

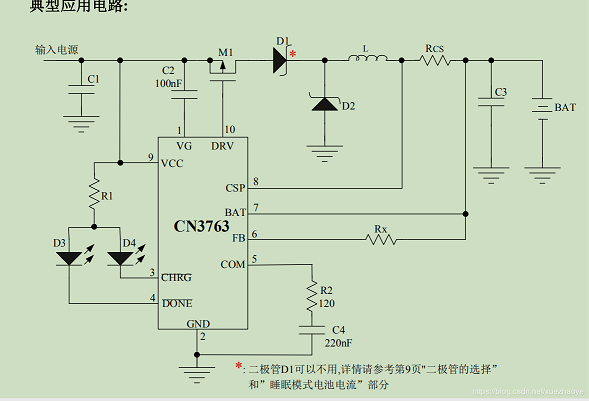

圖中D1 為 放反向二極管， 壓降小的也有 0.15v左右，如果電流2.5A，則發熱0.375w， 加上開關態切換，可能會有0.5w左右，這是比較客觀的發熱， 如果能去掉這部分，溫升能降低不少，于是想到用PMOS管代替，正好3763 有 CHRG信號可用來驅動，上拉電阻可以取至 采樣電阻 Rcs端， 因為僅僅是開關狀態， 可以使用10k上拉，10k控制端電阻。 注意這個PMOS和 M1要背對背，這樣即使mos驅動失效時，也有個二極管可以導通， PMOS 和 M1 使用相同的即可，盡量選擇導通電阻小的，結電容小的，以降低 導通損耗和 開關損耗。 深圳市錦鋒科技有限公司代理如韻各類型號產品。
